    LINHA
    Elevação: nome que se dá à representação gráfica das fachadas ou frontispícios dos edifícios. Quando a elevação constitui mera projeção ortogonal chama-se elevação geométrica ou ortográfica. Elevação perspectivada é a que recorre a perspectiva.

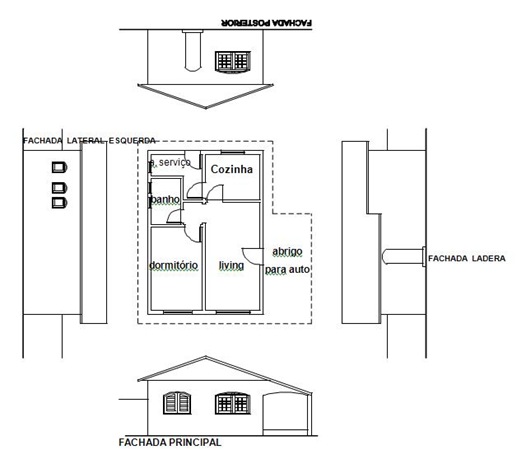

    Fachada: designação de cada face de um edifício. Frontaria ou frontispício é geralmente o nome que se dá à fachada da frente, a que dá para a rua. Na linguagem mais comum, constitui apenas, esse caso, a “fachada principal”. As outras serão denominadas de fachada posterior, ou fachada lateral. O conjunto de fachadas e sua composição plástica darão, em volume, a caráter, a fisionomia do edifício. Essa composição das fachadas é feita através do tratamento do plano, das superfícies, dos cheios e vazios, da modernatura, dos materiais e sua textura e da cor. Com esses elementos o arquiteto trabalha e compõe uma fachada, dando expressão final à criação arquitetônica.Damos a seguir, a disposição das quatro fachadas de uma construção, relacionando-as com a planta. Notar a aplicação da convenção para os traços nas fachadas. As partes mais próximas do observador são desenhadas com traço grosso.
    Reduzir a espessura dos traços na medida em que eles estão mais distantes do primeiro plano.

    Fachada
